1、攝像設備－攝像機、鏡頭、云臺、防護罩、支架
2、傳輸設備－視頻/音頻/控制信號傳輸光端機
3、視頻切換和控制設備－矩陣（含矩陣鍵盤）
4、視頻存儲－DVR（硬盤錄像機）、VCR盒式錄像機。
5、視頻顯示－CRT監視器，LCD，DLP（拼接大屏）
視頻傳輸設備
1、視頻電纜直接傳輸
2、模擬視頻光端機光纖傳輸
3、非壓縮數字視頻光端機光纖傳輸

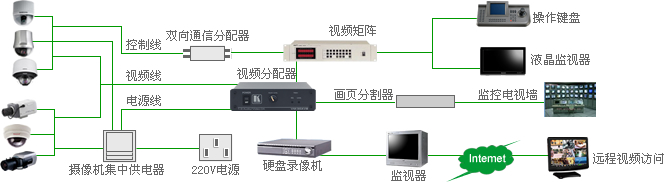

視頻監控系統工作原理
對于視頻監控系統，根據系統各部分功能的不同，整個視頻監控系統劃分為七層——表現層、控制層、處理層、傳輸層、執行層、支撐層、采集層。當然，由于設備集成化越來越高，對于部分系統而言，某些設備可能會同時以多個層的身份存在于系統中。
一、表現層
表現城是我們最直觀感受到的，它展現了整個視頻監控系統的品質。如監控電視墻、監視器、高音報警喇叭、報警自動駁接電話等等都屬于這一層。
二、控制層
控制層是整個視頻監控系統的核心，它是系統科技水平的最明確體現。通常我們的控制方式有兩種——模擬控制和數字控制。模擬控制是早期的控制方式，其控制臺通常由控制器或者模擬控制矩陣構成，適用于小型局部視頻監控系統，這種控制方式成本較低，故障率較小。但對于中大型視頻監控系統而言，這種方式就顯得操作復雜且無任何價格優勢了，這時我們更為明智的選擇應該是數字控制。數字控制是將工控計算機作為監控系統的控制核心，它將復雜的模擬控制操作變?yōu)楹唵蔚氖髽?biāo)點擊操作，將巨大的模擬控制器堆疊縮小為一個工控計算機，將復雜而數量龐大的控制電纜變?yōu)橐桓须娫捑€。它將中遠程視頻監控變?yōu)槭聦崱镮nternet遠程監控提供可能。但數字控制也不是那么十全十美，控制主機的價格十分昂貴、模塊浪費的情況、系統可能出現全線崩潰的危機、控制較為滯后等等問題仍然存在。
三、處理層
處理層或許該稱為音視頻處理層，它將有傳輸層送過來的音視頻信號加以分配、放大、分割等等處理，有機的將表現層與控制層加以連接。音視頻分配器、音視頻放大器、視頻分割器、音視頻切換器等等設備都屬于這一層。
四、傳輸層
傳輸層相當于視頻監控系統的血脈。在小型視頻監控系統中，我們最常見的傳輸層設備是視頻線、音頻線，對于中遠程監控系統而言，我們常使用的是射頻線、微波，對于遠程監控而言，我們通常使用Internet這一廉價載體。值得一提的是，新出現的傳輸層介質——網線/光纖。大多數人在數字安防監控上存在一個誤區，他們認為控制層使用的數字控制的視頻監控系統就是數字視頻監控系統了，其實不然。純數字視頻監控系統的傳輸介質一定是網線或光纖。信號從采集層出來時，就已經調制成數字信號了，數字信號在目前已趨成熟的網絡上跑，理論上是無衰減的，這就保證遠程監控圖像的無損失顯示，這是模擬傳輸無法比擬的。當然，高性能的回報也需要高成本的投入，這是純數字視頻監控系統無法普及最重要的原因之一。
五、執行層
執行層是我們控制指令的命令對象，在某些時候，它和我們后面所說的支撐誠、采集層不太好截然分開，我們認為受控對象即為執行層設備。比如：云臺、鏡頭、解碼器、球等等。
六、支撐層
顧名思義，支撐層是用于后端設備的支撐，保護和支撐采集層、執行層設備。它包括支架、防護罩等等輔助設備。
七、采集層
采集層是整個視頻監控系統品質好壞的關鍵因素，也是系統成本開銷最大的地方。它包括鏡頭、監控攝像機、報警傳感器等等。]]>
在網絡正常運行的情況下，對各用戶操作系統的管理 維護網絡運行環境的核心任務之一是公司或網吧操作系統的管理。這里指的是服務器的操作系統。為確保服務器操作系統工作正常，應該能夠利用操作系統提供的和從網上下載的管理軟件，時實監控系統的運轉情況，優化系統性能，及時發現故障征兆并進行處理。必要的話，要對關鍵的服務器操作系統建立熱備份，以免發生致命故障使網絡陷入癱瘓狀態。
網絡應用系統服務器的管理
網絡應用系統的管理主要是針對為公司或網吧提供服務的功能服務器的管理。這些服務器主要包括：代理服務器、游戲服務器、文件服務器、EPR服務器、E-MAIL服務器等。要熟悉服務器的硬件和軟件配置，并對軟件配置進行備份。公司要對ERP進行正常運行管理，防止出錯，E-MAIL進行監控，保證公司正常通信業務等，網吧要對游戲軟件、音頻和視頻文件進行時常的更新，以滿足用戶的要求。
網絡的安全管理
網絡安全管理應該說是網絡管理中難度比較高，而且很令管理員頭疼的。因為用戶可能會訪問各類網站，并且安全意識比較淡薄，所以感染到病毒是再所難免的。一旦有一臺機器感染，那么就會起連鎖反應，致使整個網絡陷入癱瘓。所以，一定要防患于未然，為服務器設置好防火墻，對系統進行安全漏洞掃描，安裝殺毒軟件，并且要使病毒庫是最新的，還要定期的進行病毒掃描。
網絡各計算機系統中重要資料及文件管理
計算機系統中最重要的應當是數據，數據一旦丟失，那損失將會是巨大的。所以，網吧的文件資料存儲備份管理就是要避免這樣的事情發生。網吧的記費數據和重要的網絡配置文件都需要進行備份，這就需要在服務器的存儲系統中做鏡像，來對數據加以保護進行容災處理。
網絡維護基礎知識
對于網絡的常見故障，例如，機器的死機和重新啟動，無非是CPU溫度過高；機器有病毒；操作系統有問題或是電源的問題。這些故障都是比較明顯，并且好判斷好解決的。然而，很多故障都是隱蔽的。這個故障就是如此，我們來一起看一看它的分析過程。網管員接到通知說，網絡里有臺機器，上網奇慢，并且時斷時續，有的時候還打不開網頁。他接到通知便馬上來處理。他先ping網絡的文件服務器，發現返回的時間很慢，一般達到幾百毫秒，有時候甚至出現超時，看來這是一個典型的網絡干擾問題。他檢查了網絡配置和網卡，發現都沒有問題。那問題一定出在網線或網絡接口上。不過網線是早上新做的應該沒問題的，于是，便測了一下交換機接口，沒有發現丟包之類的異常現象，看來應該是網線的問題了，用儀器測試結果也表明了是網線的問題。他疑惑了，水晶頭和線都是新的，怎么會這樣呢，他檢查了以下水晶頭，發現水晶頭上的銅片有氧化發黑的現象，看來故障應該就出現在這里。用小刀清除掉氧化層后，將雙絞線重新接到交換機上，故障已經解決了。不過新的水晶頭怎么會被氧化呢。后來發現放這批水晶頭的閣子下面有一個電飯煲，噢，原來是做飯的蒸汽使水晶頭的銅片氧化了。這件事也給我們提了個醒，不能忽視環境對網絡設備和器件的影響。
網速變慢的故障分析。在眾多的網絡故障中，最另人頭疼的是網絡是通的，但網速很慢。遇到這種問題，往往會讓人束手無策，以下是引起此故障常見的原因及排除方法。
網線問題。雙絞線是由四對線嚴格而合理地緊密繞和在一起的，以減少背景噪音的影響。而不按正確標準制作的網線，存在很大的隱患，有的開始一段時間使用正常，但過一段時間后性能下降網速變慢。
回路問題。一般當網絡規模較小，涉及的節點數不多結構不復雜時，這種情況很少發生。但在一些比較復雜的網絡中，容易構成回路，數據包會不斷發送和校驗數據，從而影響整體網速，并且查找比較困難。為避免這種情況的發生，要求布線時一定要養成良好的習慣。
廣播風暴。作為發現未知設備的主要手段，廣播在網絡中有著非常重要的作用。然而，隨著網絡中計算機數量的增多，廣播包的數量會急劇增加。當廣播包的數量達到30%時，網絡傳輸效率會明顯下降。當網卡或網絡設備損壞后，會不停的發送廣播包，從而導致廣播風暴，使網絡通信陷于癱瘓。
端口瓶頸。實際上路由器的廣域網端口和局域網端口，服務器網卡都可能成為網絡瓶頸。網絡管理員可以在網絡使用高峰時段，利用網管軟件查看路由器、交換機、服務器端口的數據流量，來確定網絡瓶頸的位置，并設法增加其帶寬。
蠕蟲病毒。蠕蟲病毒對網絡速率的影響越來越嚴重。這種病毒導致被感染的用戶只要一連上網就不停的往外發郵件，病毒選擇用戶電腦中的隨機文檔附加在用戶通訊簿的隨機地址上進行郵件發送。垃圾郵件排著隊往外發送，有的被成批的退回堆在服務器上。造成個別骨干互聯網出現明顯擁塞，局域網近于癱瘓。因此，管理員要時常注意各種新病毒通告，了解各種病毒特征；及時升級所用的殺毒軟件，安裝系統補丁程序；同時卸載不必要的服務，關閉不必要的端口，以提高系統的安全性和可靠性。
網絡管理和軟硬件故障分析都需要扎實的網絡技術知識積累和豐富的故障排除經驗，所以需要管理員不斷的學習來充實自己，以應對可能出現的種種問題。【網絡基礎設施的管理主要包括：確保網絡傳輸?shù)恼＃徽莆展净蛘呔W(wǎng)
吧主干設備的配置及配置參數變更情況，備份各個設備的配置文件，這里的設備主要是指交換機和路由、服務器等。負責網絡布線配線架的管理，確保配線的合理有序；掌握內部網絡連接情況，以便發現問題迅速定位；掌握與外部網絡的連接配置，監督網絡通信情況，發現問題后與有關機構及時聯系；實時監控整個公司或網吧內部網絡的運轉和通信流量情況。
]]>
▲綜合集成傳輸所需的話音、數據等信號，避免了以往重復零散的線纜布放。
▲結構化的布線方式能根據實際需要靈活構造、調整所需的網絡模式。
▲高度的可管理性，有效提高整個網絡的可靠性并大幅降低管理費用。
▲模塊化的系統設計提供良好的系統擴展能力，適應企業發展的需要。
建筑物綜合布線系統由各種系列的部件組成，包括傳輸介質（全銅纜或光纜）、電路管理硬件（交叉連接區域和連接面板）、連接器、插座、適配器、傳輸電子設備（調制解調器、網絡中心單元、收發器等）、電氣保護裝置（電浪涌保護器）以及支持的硬件（安裝和管理系統的各類工具）。
綜合布線系統可劃分成以下幾個子系統：
▲工作區子系統(WORK AREA)：工作區子系統由終端設備連接到信息插座的連線組成，它包括連接器和適配器。
▲水平布線子系統(HORIZONTAL CABLING)：實現信息插座和管理子系統(跳線架)間的連接，常用NOR16905(BDN-PLUS)或24501940(BDNF)型8芯雙絞線實現這種連接。
▲管理子系統(TELECOMMUNICATIONS CLOSET)：管理子系統由交連、互連配線架組成。管理點為連接其它子系統提供連接手段。交連和互連允許將通訊線路定位或重定位到建筑物的不同部分，以便能更容易地管理通信線路。使在移動終端設備時能方便地進行插拔。
▲主干線子系統(BACKBONE CABLING)：實現計算機設備，交換機，控制中心與各管理子系統間的連接 ，常用介質是雙絞線電纜、光纜。
▲設備室子系統(EQUIPMENT ROMM)：設備子系統由設備間中的電纜、連接器和相關支撐硬件組成，它把公共系統設備的各種不同設備互連起來。該子系統將中繼線交叉連接處和布線交叉處與公共系統設備連接起來。
光纖 網絡 電話 線架結合在一起
一 服務器維護將包括以下服務：
檢查服務器所處機房環境的溫度、電壓、布線等是否合理并提出相應建議。
檢查服務器機箱內CPU、內存、電源、主板的運行情況，排除一些硬件不穩定的隱患。
檢查服務器的RAID卡及硬盤的運行情況，對于運行不穩定的硬盤，給予替換建議。
檢查服務器的網卡，及網絡是否通暢。
檢查服務器系統是否有漏洞，是否存在影響系統穩定運行的潛在程序。
二 服務器升級服務包括以下內容：
主板的清潔除塵
接插件（內存、顯卡、聲卡、網卡等）的清潔除塵
風扇的除塵清潔
箱體表面的除塵清潔
外圍插頭、插座的清潔
電源的徹底除塵和清潔
1．電腦各類故障檢修 無法啟動，不能進入系統，運行速度減慢，常死機，電子郵件設置等，操作系統重裝。
2．各類外設維護 Modem、打印機、掃描儀。
3．系統軟件安裝 WINNT、WIN98、WIN2K、WINXP、WIN2003、LINUX、UNIX等。
4．工具軟件安裝及維護 Office2000、Office2003、迅雷、WINRAR等市面常用軟件。
5．增加及更換電腦板卡及部件 CPU、主板、內存、顯卡、聲卡、電源等。
6．電腦升級：給客戶最佳的升級方案，用最少的花費做到最好的性能。
7．各類硬件驅動程序安裝。 例如：主板、顯卡、聲卡、網卡、打印機等。
8．查殺電腦病毒：各類電腦病毒（分區病毒、文件病毒、郵件病毒）查殺。
9．?dāng)?shù)據備份：光盤或硬盤備份（所要備份的數據由客戶指定，所需備份介質由客戶提供）。
10．電腦系統的性能優化。]]>
