電腦診斷卡使用方法如下：
一、用戶必讀;
二、智能型筆記本電腦診斷卡使用方法;
三、智能型四位診斷卡使用方法;
四、智能型并口診斷卡L50使用方法.
一、用戶必讀:
⑴. 診斷卡也叫PC Analyzer或POST （ Power On Self Test )卡，其工作原理是利用主板中 BIOS 內部自檢程序的檢測結果，通過代碼一一 顯示出來，結合本書的代碼含義速查表就能很快地知道電腦故障所在。尤其在ＰＣ機不能引導操作系統、黑屏、喇叭不叫時，使用本卡更能體現其便利，使您事半功倍。BIOS 在每次開機時，對系統的電路、存儲器、鍵盤、視頻部分、硬盤、軟驅等各個組件進行嚴格測試，并分析系統配置，對已配置的基本Ｉ／Ｏ設置進行初始化，一切正常后，再引導操作系統。其顯著特點是以是否出現光標為分界線，先對關鍵性部件進行測試。關鍵性部件發生故障強制機器轉 入停機，顯示器無光標，則屏幕無任何反應。然后，對非關鍵性部件進行測試，如有故障機器也繼續運行，同時顯示器顯示出錯信息,當機器出現故障，尤其是出現關鍵性故障，屏幕上無顯示時，將本卡插入擴棄槽內。根據卡上顯示的代碼，表示的故障原因和部位，就可清楚地知道故障所在。
⑵. 注意分辨“故障代碼”與“起始碼；起始碼是無意義的,只有故障代碼才能準確指出故障所在。
⑶. 故障代碼含義速查表是按代碼值從小到大排序，卡中出碼順序由主板BIOS 確定。
⑷. 未定義的代碼表中未能列出。
⑸ 對于不同 BIOS （常用的 AMI 、 Award 、 Phoenix ）同一代碼所代表的意義不同，因此應弄清您所檢測的電腦是屬于哪一種類型的BIOS, 您可查閱您的電腦使用手冊，或從主板上的 BIOS 芯片上直接查看，也可以在啟動的屏幕中直接看到。
⑹.有少數主板的 PCI 槽只有一部分代碼出現，但 ISA 槽則有完整自檢 代碼輸出。且目前已發現有極個別原裝機主板的 ISA 槽無代碼輸出，而 PCI 槽則有完整代碼輸出，故建議您在查看代碼不成功時，將本雙槽卡換到另一種插槽試一下。另外，同一塊主板的不同 PCI 槽，有的槽有完整代碼送出，如 DELL810 主板只有靠近 CPU 的一個 PCI槽有完整代碼顯示，一直變化到“ 00 ”或“ FF ”，而其它 PCI 槽走到 “ 38 ”后則不繼續變化。
⑺. 復位信號所需時間 ISA 與 PCI 不一定同步，故有可能 ISA 開始出 代碼，但 PCI 的復位燈還未熄，故 PCI 代碼停在起始代碼上。
⑻. 由于主板品種和結構的多樣性及 BIOS POST 代碼不斷更新，令緊接在代碼后面的查找故障部件和范圍的準確性受到影響，故《代碼含義速查表》中說明的故障部件和范圍只能作為參考。
⑼. 根據經驗：兩位代碼的卡用在 P Ⅱ 300 以下的主板中可信，而用在P Ⅱ 300 以上的板中會死機、不走碼或出假碼，故建議您購買PI0050A智能型四位代碼診斷卡，該卡到目前為止，還沒有收到過用戶的不良反映。

⑽ 十六進制字符表：

⑾ 指示燈功能速查表：
　　PCI&ISA診斷卡信號燈說明：
　　當插在PCI總線槽上時，電源指示燈組為：12V,-12V,3V3,5V；信號指示燈組為：IRDY,FRAME,CLK,RST,RUN當插在ISA總線槽上時，電源指示燈組為：12V,-12V,-5V,5V；信號
指示燈組為：BIOS,OSC,CLK,RST,RUN。
燈名 信號名稱 說明
RUN 主板運行 若主板能運行指令 ,此燈會閃亮 ,若主板沒有運行則不亮。
CLK 總線時鐘 不論臺式電腦的 ISA 、PCI 或筆記本電腦的 MinPCI 只要一塊空板（無 CPU 等）接通電源就應常亮 ,否則 CLK 信號壞。
BIOS 基本輸入輸出 當診斷卡插在ISA總線槽上時，主板運行時對 BIOS 有讀操作時就閃亮。 (注意：PI0050A-S,PI0050A-SD被插在ISA總線上時，BIOS燈常亮，對 BIOS 有讀操作時，燈才熄滅。它的定義與兩位診斷卡和PI0050的BIOS信號燈定義相反)
IRDY 主設備準備好 當診斷卡插在PCI總線槽上時，有IRDY信號時才閃亮，否則不亮。
OSC 振蕩 是 ISA 槽的主振信號 ,空板通電則應常亮 , 否則主板的晶體振蕩電路不工作 ,而無 OSC 信號。
FRAME 幀周期 PCI 槽或 MiniPCI 槽有循環幀信號時燈才閃亮 ,
RST 復位 RESET 開機或按了 RESET 開關后亮半秒鐘熄滅屬正常，若不滅常因主板上的復位插針錯接到加速開關或錯接了短路，或復位電路壞。
12V 電源 空板上電即應常亮，否則無此電壓或主板有短路。
-12V 電源 同上。
5V 電源 同上。（ L50 采用高級變色燈。當只接入 USB 口或主機電源插頭之一后，燈亮的時候表示主機電源已開。當此燈變色即表示 L50 是帶電插入并口中的。）
-5V 電源 同上（只有 ISA 槽才有此電壓）。
3V3 電源 這是臺式電腦的 PCI 和筆記本的 MiniPCI 槽特有的 3.3V 電壓 , 空板上電即應常亮 , 有些主板的 PCI 槽無 3V3 電壓 , 則不亮.


二、智能型筆記本診斷卡使用方法

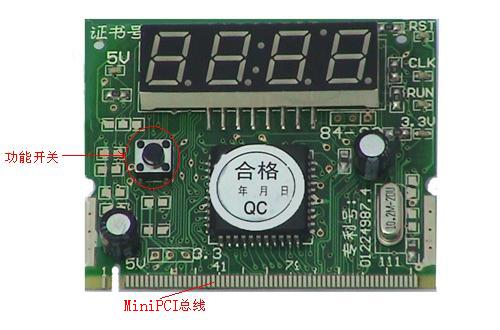

⑴ 智能型筆記本診斷卡的安裝，如圖：

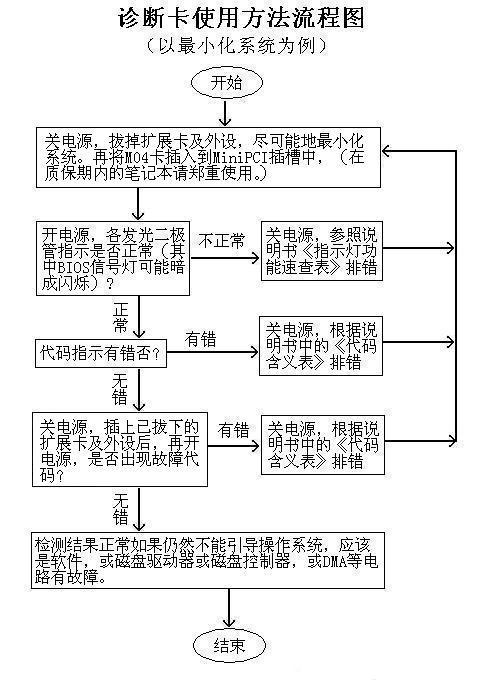

⑵ 智能型筆記本診斷卡使用方法流程圖：
